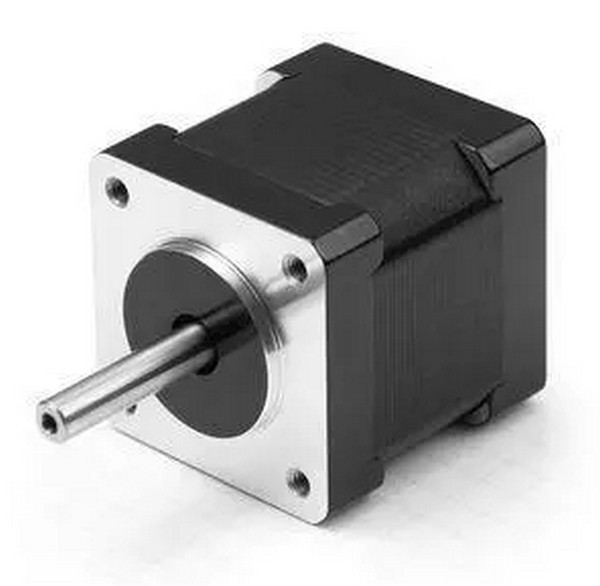

步進電機：單極性和雙極性有什么區別



　　單極性信號就是只有正信號，或只有負信號。



　　雙極性信號就是既有正信號，也有負信號。



　　單極性：表示只有單一極性電平的脈沖信號，如：+5V(或-5V)。



　　雙極性：表示具有雙向極性電平的脈沖信號，如：+5V與-5V，都有



　　雙極性：在加電的過程中，對每個線圈來說，電流方向要改變。



　　即：A+→A-;B+→B-，A+←A-，B+←B-;(箭頭代表電流方向)



　　單極性：在加電的過程中，對每個出線端來說，加電的極性不變。



　　即按特定次序?qū)+，B+，A-，B-，加電。



　　單極性和雙極性的分類方式：



　　此種分類方式將步進電機分為單極性和雙極性兩種。



　　1、單極性：



　　不改變繞組電流的方向，只是對幾個繞組依次循環通電。比如說四相電機，有四個繞組，分別為abcd



　　(1)：AB--BC--CD--DA--AB



　　(2)：A--AB--B--BC--C--CD--D—DA(注：AB意為AB兩個繞組同時通電，類似者同)



　　2、雙極性：



　　雙極性不只是對幾個繞組依次循環通電，而且還要改變繞組的電流的方向。如四線雙極性電機，有兩個繞組A和B，A繞的兩端分別為A1、A2;B繞的兩端分別為B1、B2.



　　運行方式：A1→A2-----B1→B2-----A2→A1-----B2→B1-----A1→A2



　　單極性步進電機：



　　有兩個線圈，但有五條或者六條線，也就是在一個線圈的中間增加了一個抽頭，五條線也可以看成是六條線。把兩個線圈的兩根線并在一起，電流可以在一個線圈的一半走不同的流向。



　　雙極性步進電機：每個繞組可以兩個方向通電。



　　米格繞組既可以是N級又可以是S級。雙極性步進電機還被稱為單繞組步進電機，因?yàn)槊考壷挥袉我焕@組，它還被稱為兩相步進電機。



　　因?yàn)榫哂袃蓚€(gè)分離的線圈，雙極性步進電機有四根引線，每個繞組兩條
