電壓調速型步進一體機 UIM243
調速一體式步進電機驅動器！
核心特點：
● 0-5V模擬量調速，無須上位機發送脈沖信號；
● IO/開關量信號控制電機啟停、正反轉；
● 內設勻加速、勻減速參數，電機啟停平穩；
● 電機轉速0-1900rpm可調；
● 可匹配42、57規格步進電機；
● 體積精小，尺寸僅為42.3 mm x 42.3 mm x 16.5 mm；
產品介紹：
UIM243是電壓調速型步進一體機驅動器。其內置微處理器，可通過外部、內部0-5V模擬量控制電機轉速，使用IO信號或者開關量信號控制步進電機啟停、正反轉，無須上位機再發送脈沖信號，達到電壓調速、結構簡單、速度穩定的效果，在同等體積的電機上，實現更大轉矩輸出。
UIM243的嵌入式微處理器使電機具有平滑的加減速功能，能在0.3秒內從0加速到1900 轉/分鐘，避免由于啟動頻率太快而死機。用戶可以通過電位器設置速度（A型），也可以通過外置可調電位器、0-5V電壓調節速度（B型），電機通電即轉。同時UIM243具備高速電流補償功能，能補償電機高速轉動時反電動勢造成的影響。
UIM243系列產品可以42、57電機直接裝配為一體機，節省設備體積。提供0-2A、1.5-4A兩個規格可供選擇，適合需要小型傳動、啟停準確、保持電機剛性的應用場合。
應用框圖：

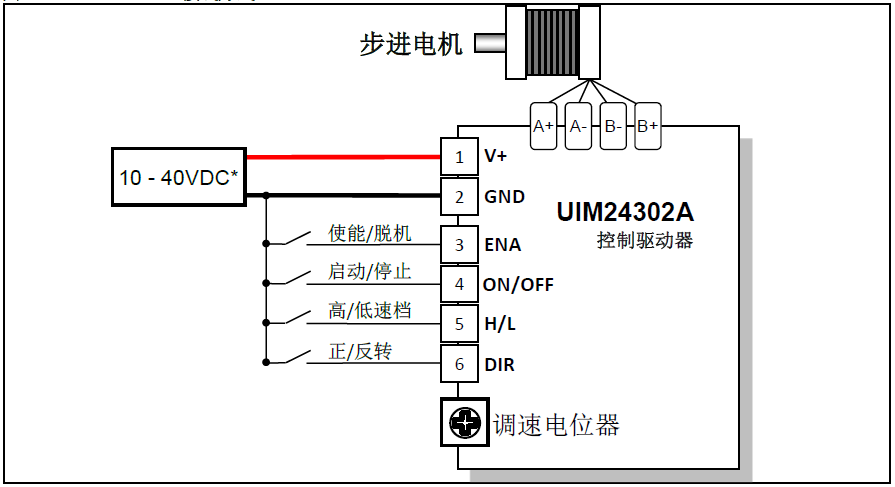

A型接線圖
B型外接電位器接線圖
產品型號與選型表：
|
產品型號 |
工作電壓 |
輸出電流 （峰值） |
適配電機 |
一體機組裝方式 |
調速 電位器 |
|
UIM243L02AP |
12-30 VDC |
0-2A |
39/42 |
39/42后裝、側裝 |
內置 |
|
UIM243L02BP |
12-30 VDC |
0-2A |
39/42 |
39/42后裝、側裝 |
外接 |
|
UIM243C04AP |
12-40 VDC |
1.5-4A |
57 |
后裝、側裝 |
內置 |
|
UIM243C04BP |
12-40 VDC |
1.5-4A |
57 |
后裝、側裝 |
外接 |
注：側裝以及57電機后裝方式，需采用對應安裝法蘭。
工作電氣性能與環境要求（環境溫度25℃時）
|
冷卻方式 |
自然冷卻 |
|
|
使用環境 |
場合 |
盡量避免粉塵、油霧及腐蝕性氣體 |
|
溫度 |
-40 ℃ ～+ 85 ℃ |
|
|
濕度 |
<80%RH，無凝露，無結霜 |
|
|
震動 |
3G Max |
|
|
驅動方式 |
恒相流PWM 控制 |
|
|
勵磁方式 |
整步，半步，4 細分，8細分，16 細分 |
|
|
絕緣電阻 |
在常溫常壓下>100MΩ |
|
|
絕緣強度 |
在常溫常壓下0.5KV，1分鐘 |
|

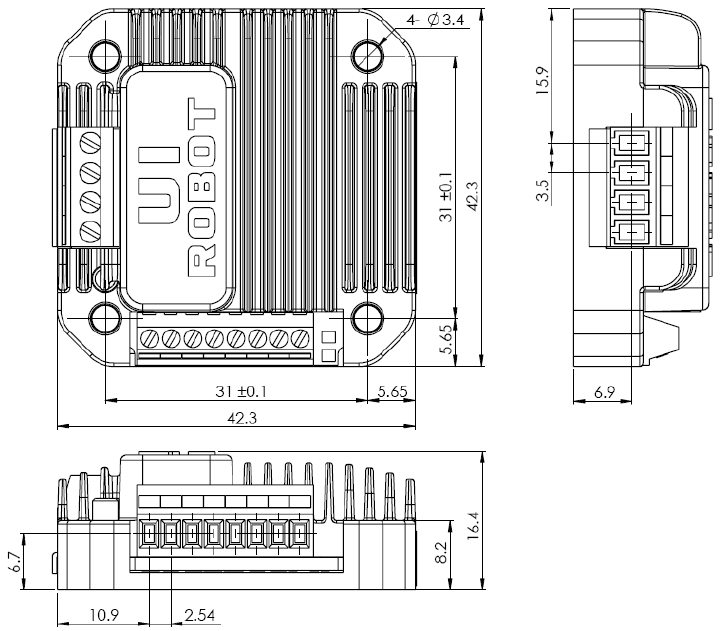

產品外形圖：
