能耗制動器
性能要求:
能耗電阻在電源電壓達到制動設置值后7us內觸發制動。
能耗電阻每次制動時間（工作流過電流時間）不超過500ms，如果大于500ms，停止制動20ms后能耗電阻將進行第二次制動，如此連續制動5次，每次制動時間均為500ms，如果連續5次制動后泵生電壓依然高于制動電壓點，能耗制動器將報警，紅燈連續閃爍3次，則要求外面再并聯能耗制動電阻；另外，能耗電阻每次制動時綠燈閃一次。
能耗制動器的能耗電阻制動電壓值有滯回電壓，滯回電壓值低于能耗電阻制動電壓值5Vdc，或判斷是否達到正常供電電壓或以下，如達到，則退出能耗制動！
核心特點：
l直流輸入電壓18～100Vdc，能耗電阻制動電壓值可達132Vdc;
l自動識別輸入電壓值，根據識別的輸入電壓，通過撥碼設定能耗電阻制動（工作） 的電壓值；
l4位撥碼開關可以設置16檔能耗電阻制動電壓值；
l3路并聯輸出，每路輸出電壓直流18-100Vdc，每路輸出電流最大為6A（有效值），可以3倍過載，過載時間小于5S；
l自動判斷關閉能耗電阻制動的滯回電壓值；
l內置50Ω/50W的功率能耗電阻，預留外接能耗電阻接口，最大可外接1個50Ω /50W的功率能耗電 阻，外接的能耗電阻與內置的能耗電阻是并聯關系。
產品技術參數:
環境溫度Tj=25℃時，產品的技術參數：
|
參數 |
SR50W |
|||
|
最小值 |
典型值 |
最大值 |
單位 |
|
|
每路輸出電流（RMS） |
0 |
- |
6.0 |
A |
|
電源電壓 |
18 |
- |
100 |
Vdc |
|
過壓報警 |
158 |
160 |
162 |
Vdc |
|
絕緣強度 |
500 |
- |
- |
MΩ |
接線接口功能：
控制信號輸入端接口:
電源輸入接口采用4Pin的5.0端子。
|
引腳號 |
信號 |
功能說明 |
|
1 |
VDC |
直流電壓正極輸入(18~100Vdc) |
|
2 |
VDC |
|
|
3 |
GND |
直流電壓負極輸入 |
|
4 |
GND |
外接能耗電阻接口采用2Pin的5.0端子。
|
引腳號 |
信號 |
功能說明 |
|
1 |
BR+ |
外接能耗電阻輸入 |
|
2 |
BR- |
外接能耗電阻輸入 |
驅動器接口采用3個2Pin的5.0端子。
|
引腳號 |
信號 |
功能說明 |
|
1 |
OUT1+ |
電壓正極輸出(18~100Vdc)，輸出給驅動器 |
|
2 |
GND |
直流電壓負極輸出 |
|
3 |
OUT2+ |
電壓正極輸出(18~100Vdc)，輸出給驅動器 |
|
4 |
GND |
直流電壓負極輸出 |
|
5 |
OUT3+ |
電壓正極輸出(18~100Vdc)，輸出給驅動器 |
|
6 |
GND |
直流電壓負極輸出 |
撥碼開關的設置:
能耗電阻制動電壓值設置，根據給能耗控制器上電后，能耗控制器能自動采集上電后的母線電壓，并以該電壓值為基礎，加上撥碼設置的相對電壓值，作為能耗電阻制動電壓值。
能耗制動器撥碼設置：
|
撥碼設定電壓相對值 |
SW1 |
SW2 |
SW3 |
SW4 |
|
2V |
ON |
ON |
ON |
on |
|
4V |
OFF |
ON |
ON |
on |
|
6V |
ON |
OFF |
ON |
on |
|
8V |
OFF |
OFF |
ON |
on |
|
10V |
ON |
ON |
OFF |
on |
|
12V |
OFF |
ON |
OFF |
on |
|
14V |
ON |
OFF |
OFF |
on |
|
16V |
OFF |
OFF |
OFF |
on |
|
18V |
ON |
ON |
ON |
off |
|
20V |
OFF |
ON |
ON |
off |
|
22V |
ON |
OFF |
ON |
off |
|
24V |
OFF |
OFF |
ON |
off |
|
26V |
ON |
ON |
OFF |
off |
|
28V |
OFF |
ON |
OFF |
off |
|
30V |
ON |
OFF |
OFF |
off |
|
32V |
OFF |
OFF |
OFF |
off |
使用舉例：如果給能耗制動器供給直流36Vdc，撥碼設定的相對電壓值為2V，則能耗電阻制動電壓值為38V；同理，如果給能耗制動器供給直流80Vdc，撥碼設定的相對電壓值為12V，則能耗電阻制動電壓值為92V。出廠默認撥碼設定電壓相對值為2V。

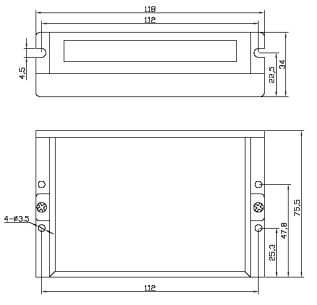

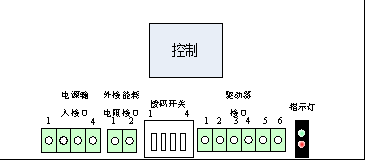

產品外形圖：
